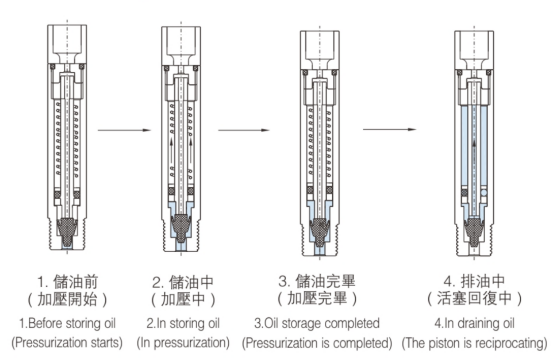

BFD分配器工作原理說明
1、從油泵中壓送出來的潤滑油, 經BFD分配器中的傘形膠開始往上推動。
2、當傘形閥把芯桿中心孔封閉后,迫使活塞克服彈簧力開始上升,將油腔原先儲存的潤滑油排出。
3、當活塞移至油腔頂點時,排油同時完成。
4、當油泵停止供油時,其卸壓閥自動開啟,使主油管內潤滑油通過卸壓閥回油。
此時系統壓力下降,分配器中的活塞在彈簧的作用下開始回復,當傘形閥回復封閉進油時,
則活塞把儲存在下腔的潤滑油通過芯桿小孔壓送到油腔,同時下次的供油也準備完畢。

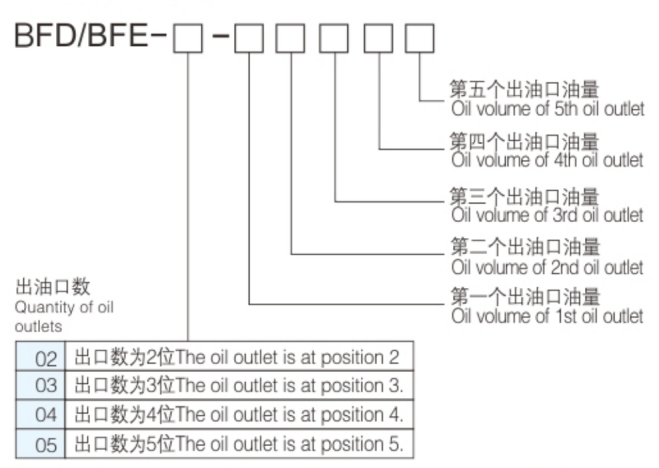

注: BFD分配器也有:7~12位
